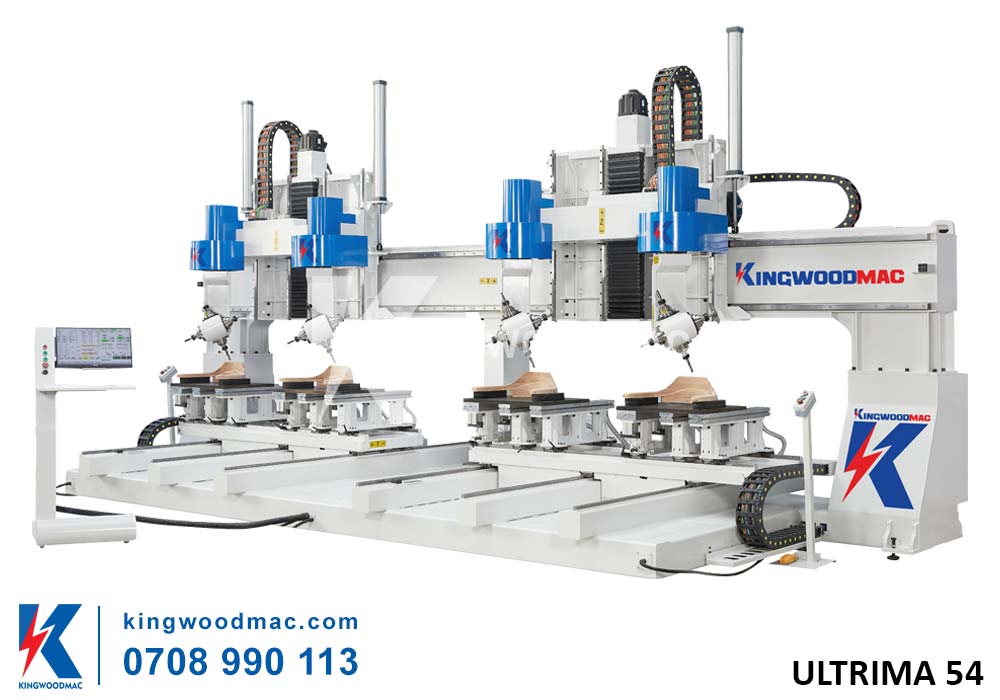

MÁY CNC GIA CÔNG TRUNG TÂM 5 TRỤC 4 ĐẦU – ULTRIMA 54

Máy CNC gia công trung tâm 5 trục 4 đầu – ULTRIMA 54 là dòng máy với thiết kế đặc biệt với 5 trục và còn được tích hợp 4 đầu gia công giúp máy gia công mọi góc độ trên các bề mặt cong, lỗi sâu nhanh chóng và dễ dàng.

Giới thiệu máy CNC gia công trung tâm 5 trục 4 đầu

► Mã sản phẩm: ULTRIMA 54

► Thương hiệu: KINGWOODMAC

Chức năng của máy CNC 5 trục 4 đầu

• Có thể gia công cùng lúc 4 phôi 5 trục, sử dụng trục thay dao thủ công 4 đầu, lần lượt lắp vào lưỡi cưa, dao phay, mũi khoan, dao cắt tròn,…
• Sử dụng hệ thống CNC 2 cụm, hai trục X, hai trục Y, hai trục Z, bốn trục C, bốn trục A, chia thành hai bên trái và phải, giúp thực hiện phôi cùng loại và khác loại cả hai bên cùng lúc.
• Chức năng Tool Center Point (TCP) cho phép nhập liệu lại độ dài dao chính xác vào hệ thống khi cần thay đổi, mà không cần lập trình lại.

Thông số kỹ thuật của máy CNC trung tâm 5 trục 4 đầu

Lưu ý: Thông số kỹ thuật, đặc điểm thiết kế, màu sắc máy có thể thay đổi mà không cần thông báo trước, nhưng vẫn không làm thay đổi chức năng và khả năng vận hành của máy.

Đặc điểm nổi bật của máy CNC gia công trung tâm 5 trục 4 đầu

• Cố định phôi bằng bộ hút chân không và kẹp xylanh.
• Thân máy chịu lực được hàn từ ống hộp và thép cắt laser, sau đó trải qua công cụ xử lý CNC để cải thiện độ ổn định, độ bền, giảm độ rung trong quá trình sử dụng.
• Giàn máy và thân máy được thiết kế chắc chắn, đảm bảo máy hoạt động ổn định trong suốt quá trình gia công, khối lượng tịnh của máy đạt 5500Kg.
• Khung máy được ủ nhiệt sau khi hàn đảm bảo độ bền trong thời gian dài.
• Hoàn thành sản phẩm trong 1 lần và đảm bảo độ chính xác cao.

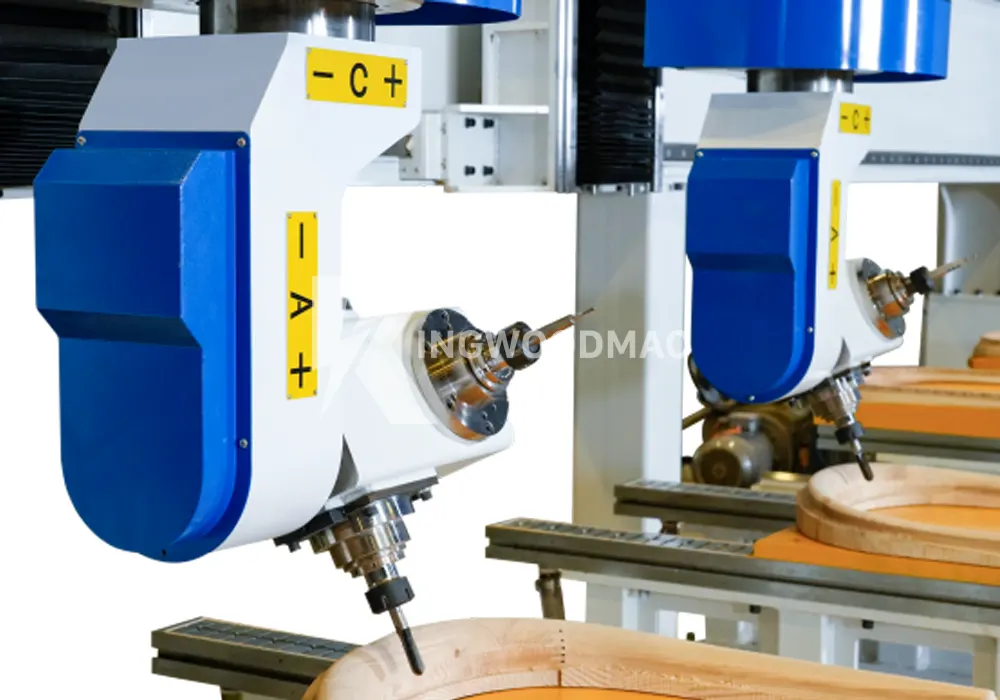

• Trục gia công thiết kế chữ thập, chỉ cần xoay 90˚ để thay dao, cụm gia công 2 đầu công suất 5.5Kw, tốc độ quay 18000 vòng/phút, đầu nối ER32.

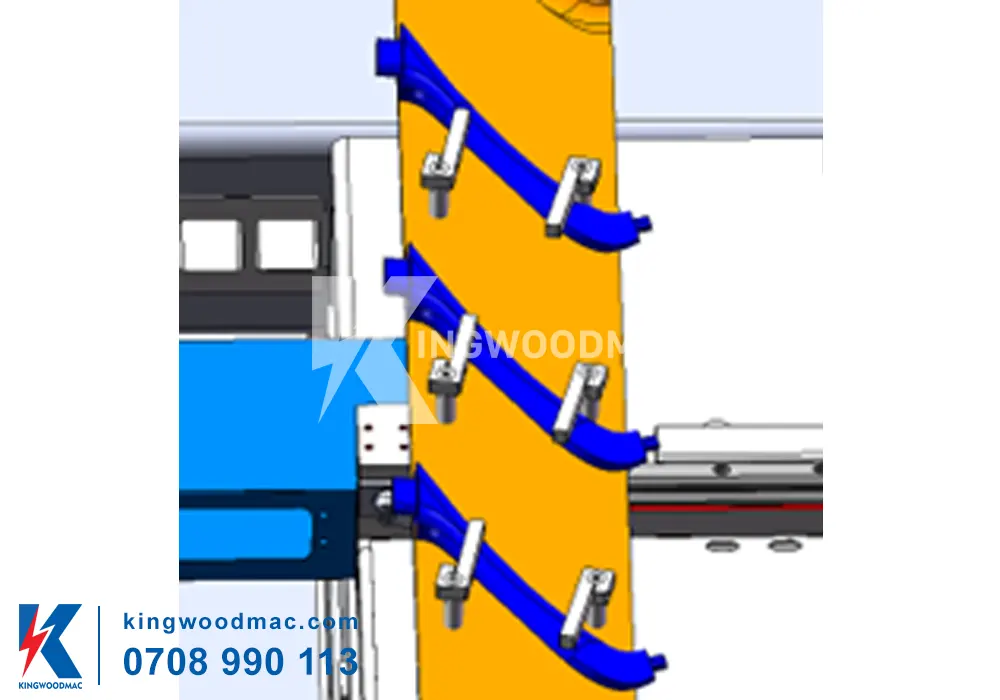

Phương pháp cố định phôi:

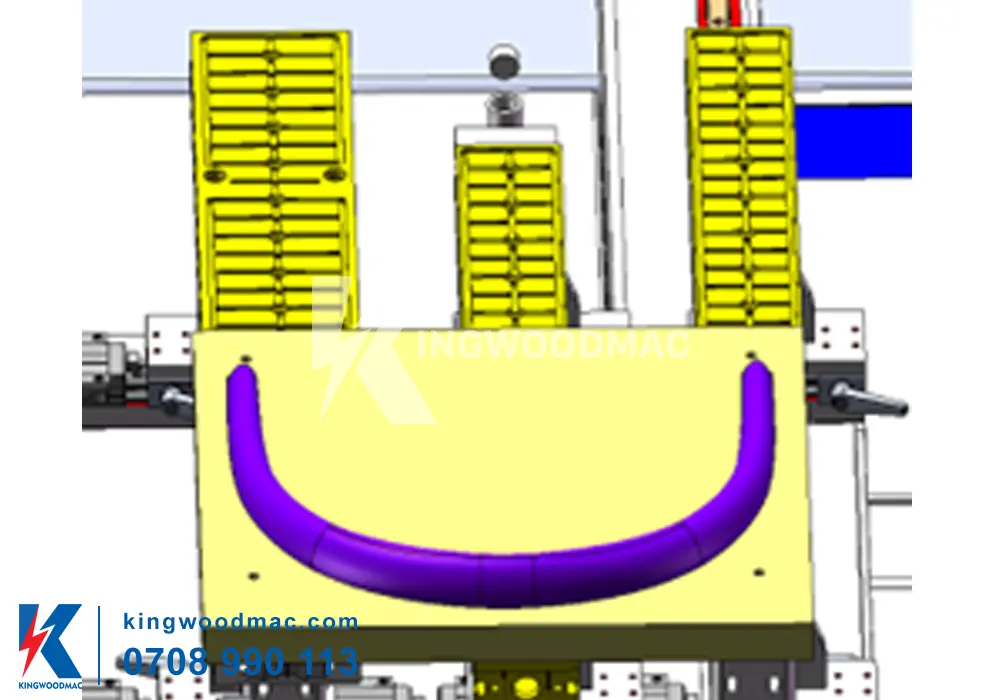

• Bằng bộ hút chân không

• Ben kẹp xylanh

Hai máy bơm chân không: Được thiết kế để vận hành liên tục, máy bơm tự động tiếp nhiên liệu, cánh quạt composite, ít phải bảo trì và không cần thay dầu. Công suất 4.5Kw.

Bộ phận truyền động:

• Trục A và trục C sử dụng hộp số RV có độ chính xác và độ cứng cao, được nhập khẩu từ Nhật.
• Không có độ rơ. Hiệu quả cao. Mô men quán tính nhỏ, thiết kế nhỏ gọn.

• Trục X, Y chuyển động theo thanh răng và bánh răng có khả năng chịu lực lớn, có tính ổn định và tính chính xác cao.

• Trục Z giúp máy đạt độ chính xác cao nhờ sử dụng bàn trượt vitme.

Động cơ servo:

• Động cơ chất lượng cao đảm bảo chuyển động chính xác của từng trục, sử dụng giá trị tuyệt đối để vị trí không bị lệch và không cần trở về 0.
• Sử dụng bộ giảm tốc có độ chính xác cao của Nhật.

Bơm dầu tự động: Thanh trượt tuyến tính và bánh răng được bơm dầu tự động thông qua điều khiển điện tử và ít bảo trì.

Máng cáp dây điện: Chất lượng cao, dùng để kéo và bảo vệ dây điện, ống khí trong suốt quá trình vận hành của từng trục, kéo dài tuổi thọ máy.

Điều khiển cầm tay: Giúp điều chỉnh chuyển động dễ dàng

Hệ thống điều khiển: LNC là công ty hàng đầu trong lĩnh vực sản xuất và phát triển công nghệ CNC. Sử dụng công nghệ điều khiển thời gian thực của EtherCAT, ít dây điện và ổn định hơn.

Hệ thống bảng điện: được làm từ những thương hiệu uy tín, hệ thống dây diện đạt tiêu chuẩn, gọn gàng, ổn định và đáng tin cậy.
