Máy phay CNC 4 trục 16 dao kẹp xoay 180 độ là dòng máy làm mộng âm dương đa năng, máy kết hợp trục chống tâm có thể gia công mọi góc độ của phôi. Ứng dụng nhiều trong sản xuất bàn ghế gỗ…

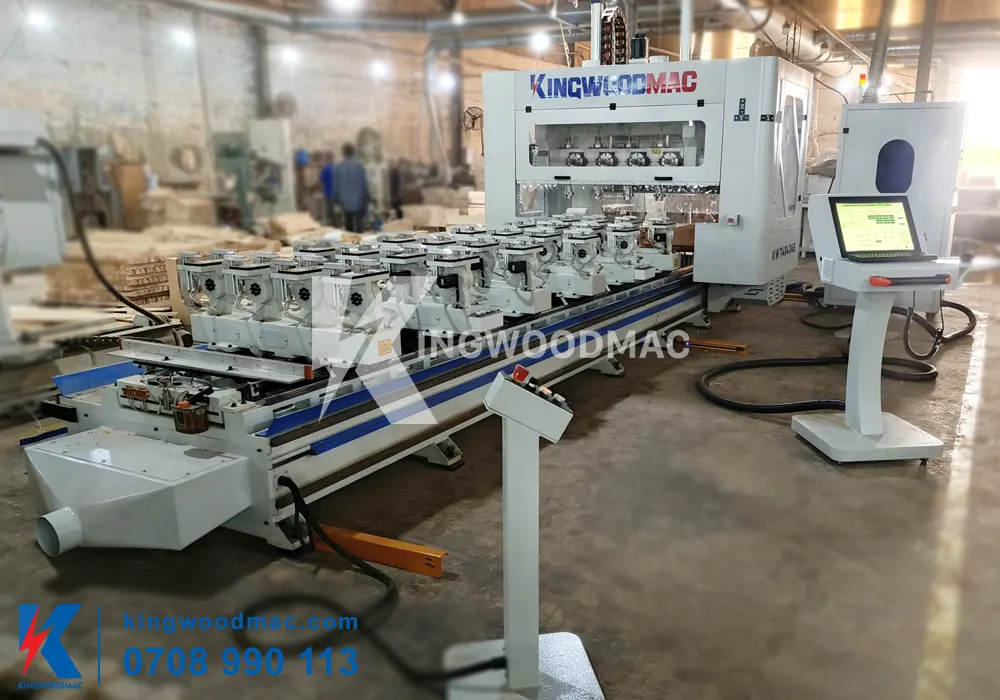

Giới thiệu máy phay CNC 4 trục 16 dao kẹp xoay 180 độ
► Mã sản phẩm: KW T4X4 6L
► Thương hiệu: KINGWOODMAC
Máy phay CNC 4 trục 16 dao kẹp xoay 180 độ là gì?
Máy phay CNC 4 trục 16 dao kẹp xoay 180 độ là dòng máy làm mộng âm dương cnc gia công được 5 mặt phôi linh hoạt với chế độ kẹp phôi xoay 180 độ.
Thông số kỹ thuật máy làm mộng cnc 4 trục 16 dao
Hành trình làm việc: | |
Trục X | :5800mm(có thể đặt làm) |
Trục Y | :550mm |
Trục Z | :540mm |
Trục B | :0-360° |
Tốc độ chạy không tải tối đa: | |
Trục X | :50m/min |
Trục Y | :25m/min |
Trục Z | :25m/min |
Tốc độ làm việc tối đa | :15m/min |
Kích thước bàn làm việc: | |
Bàn đơn | : 5000mm |
Bàn đôi | : 2100mm×2 |
Tổng công suất | :52KW |
Ống hút bụi | : đường kính150mm×3 |
Điện áp | :380V |
Kích thước máy | : 7500mm* 2700mm* 2720mm |
Trọng lượng | :gần 6000KG |
Các thông số kỹ thuật của máy đánh mộng âm dương có thể được điều chỉnh trong giới hạn cho phép để phù hợp hơn mà không gây ảnh hưởng đến kết cấu và chức năng của máy.
Xem thêm: Máy phay mộng âm dương CNC 4 trục kẹp xoay 180 độ – KW SCT4X4 6L được thiết kế bàn làm việc xoay 180 độ, linh hoạt, dễ dàng gia công các loại mộng khác nhau ở nhiều góc độ.
Video vận hành máy phay mộng âm dương 16 dao
Đặc điểm nổi bật máy phay mộng âm dương CNC 4 trục 16 dao kẹp xoay 180 độ
- Máy làm mộng được tích hợp đa năng như khoan, cắt rời, chạy rãnh, tạo mộng âm và tạo mộng dương…
- Được trang bị 16 trục dao, có thể xoay 360 độ, bao gồm 1 hệ thống dao có 4 mặt dao và mỗi mặt có 4 trục dao có thể gắn đa dạng dao như lưỡi cưa, mũi khoan, mũi phay mộng….
- Máy phay mộng âm dương cnc 4 trục 16 dao kẹp xoay 180 độ được thiết kế bàn làm việc lớn, có thể chia ra nhiều khu vực làm việc
- Khung máy chắc chắn, hoạt động ổn định.
Hệ thống kẹp phôi
- Phù hợp với các sản phẩm cần lật nhiều lần để hoàn tất quá trình xử lý, giảm thời gian kẹp, từ đó nâng cao hiệu quả xử lý. Đồ gá cũng có thể được lật ở mọi góc độ, với phạm vi góc quay tối đa là ±90°.
- Có thể được định vị ở bất kỳ góc nào để xử lý và bộ servo xoay có thể được xử lý độc lập hoặc xử lý kết hợp với nhiều bộ đồ gá.
✅ Cụm lật phôi bằng servo 6 cụm (có thể option 4 kẹp, 8 kẹp)
✅Chế độ chuyển động của đế kẹp là điều chỉnh thủ công và phương pháp cố định được cố định bằng xi lanh phanh.
✅Chiều dài phôi làm việc nhỏ nhất : 260mm
✅ Độ dày làm việc lớn nhất : 85mm,Chiều rộng gia công lớn nhất : 180 mm
Bộ kẹp phôi xử lý ở góc 0 độ
Bộ kẹp phôi xử lý ở góc âm 90 độ
Bộ kẹp phôi xử lý ở góc 45 độ
Bộ kẹp phôi xử lý ở góc âm 90 độ
Trục dao chính
- Sử dụng chất liệu nhôm định hình đã qua xử lý , có đặc điểm trọng lượng nhẹ và độ bền tốt;
- Bề mặt được xử lý tốt , độ chính xác gia công cao.
- Phương thức làm mát trục chính:Làm mát không khí tự nhiên.
- Trục chính tốc độ cao 5.5KWx4 pcs và 3.7kw x 4pcs
- Khoảng cách các trục dao :280mm
- Collet:ER32 ER25
- Tốc độ quay trục dao:5.5KW 12000RPM/min 3.7KW 18000RPM/min
- Đường kính cốt dao lớn nhất :5.5KW ER32-¢D20mm 3.7KW ER25-¢D16mm
- Biến tần trục chính :Biến tần SIFANG hiệu suất cao.
- Sử dụng bộ giảm tốc Morita RV nhập khẩu, có độ chính xác định vị cao và có thể định vị và xử lý ở mọi góc 0- 360°.
- Kết cấu thay dao ,có thể kẹp 4 hàng dụng cụ khác nhau , mỗi hàng dụng cụ có thể định vị gia công ở bất cứ góc độ nào, phù hợp với gia công tự động xử lý bề mặt nghiêng, rãnh mộng cong …
Hệ thống điều khiển của máy mộng âm dương bàn xoay 180 độ
Hệ thống này là Hệ thống điều khiển Sihe- Quảng Châu
✅ Chất lượng và hiệu quả cao: Hệ thống điều khiển thực hiện tốc độ cao và kết nối giữa các quỹ đạo xử lý có tốc độ cao và ổn định tuyệt đối.
✅ Mô đun hóa: Cung cấp nhiều loại kết hợp phần tử để tạo thành các loại mô-đun khác nhau nhằm đạt được khả năng kiểm soát xử lý đa chức năng.
✅ Nhân hóa: Lập trình chỉ cần nhập trực tiếp các kích thước xử lý để hoàn thành việc tạo đường dẫn dao và xem trực quan đồ họa 3D của chương trình
✅ Hướng dẫn quy trình xử lý bằng tay quay: Kiểm tra xem có sự can thiệp vào đường dẫn dụng cụ và vật cố định hay không, có khiến thiết bị gặp sự cố hay không. Bánh đà và hệ thống được kết nối theo kiểu tách rời để thuận tiện cho việc tháo gỡ, lắp ráp và gỡ lỗi.
✅ Lập trình ngoại tuyến: Phần mềm được trang bị phần mềm lập trình ngoại tuyến. Bạn có thể lập trình tại văn phòng và sử dụng USB để sao chép các tập tin xử lý và thao tác trực tiếp trên máy để nâng cao hiệu quả lập trình.
Bộ phận chuyển động của máy
- Trục X : giá đỡ và thanh răng nhập khẩu
- Trục Y : vít me (Taiwan TBI4010)
- Trục Z : Vít me (Taiwan TBI4010)
- Ray dẫn hướng tuyến tính: KAITE(Có đai thép chống bụi)
- Bộ giảm tốc:Bộ giảm tốc có độ chính xác cao(trục X)
Linh kiện máy mộng âm dương 180 độ
- Khí nén: AIRTAC Đài Loan
- Xích kéo: hệ thống xích kéo cáp hạng nặng tốc độ cao
- Cáp: cáp xích kéo chống méo, chống nhiễu và chống ăn mòn
- Thiết bị chuyển mạch: Schneider
- Rơle: Omron
- Hệ thống bơm dầu máy tính hoàn toàn tự động: Giữ cho các bộ phận chuyển động của vít, ray dẫn hướng, bánh răng và giá đỡ ở trạng thái bôi trơn trong thời gian dài và tăng tuổi thọ của các bộ phận chuyển động.
Tư vấn & báo giá máy CNC làm mộng âm dương
Nếu bạn đang tìm kiếm máy làm mộng âm dương đa năng tự động, năng suất cao, tiết kiệm chi phí nhân công thì máy phay CNC 16 trục dao kẹp chống tâm và kẹp lập phôi sẽ đáp ứng hầu hết các tiêu chí phí trên. Để được hỗ trợ tư vấn báo giá máy cnc trung tâm 2 bàn hãy liên hệ KINGWOODMAC qua thông tin bên dưới để được hỗ trợ nhanh nhất
- Số điện thoại: 0708 990 113
- Email: kingwoodmac@gmail.com
- Địa chỉ: 401 Tô Ngọc Vân, KP1, Phường Thạnh Xuân, Quận 12, Tp. Hồ Chí Minh
- Trang web: kingwoodmac.com và kingwoodmac.com.vn
